主要用到焊件模块 ， 装配模块 ， routing插件

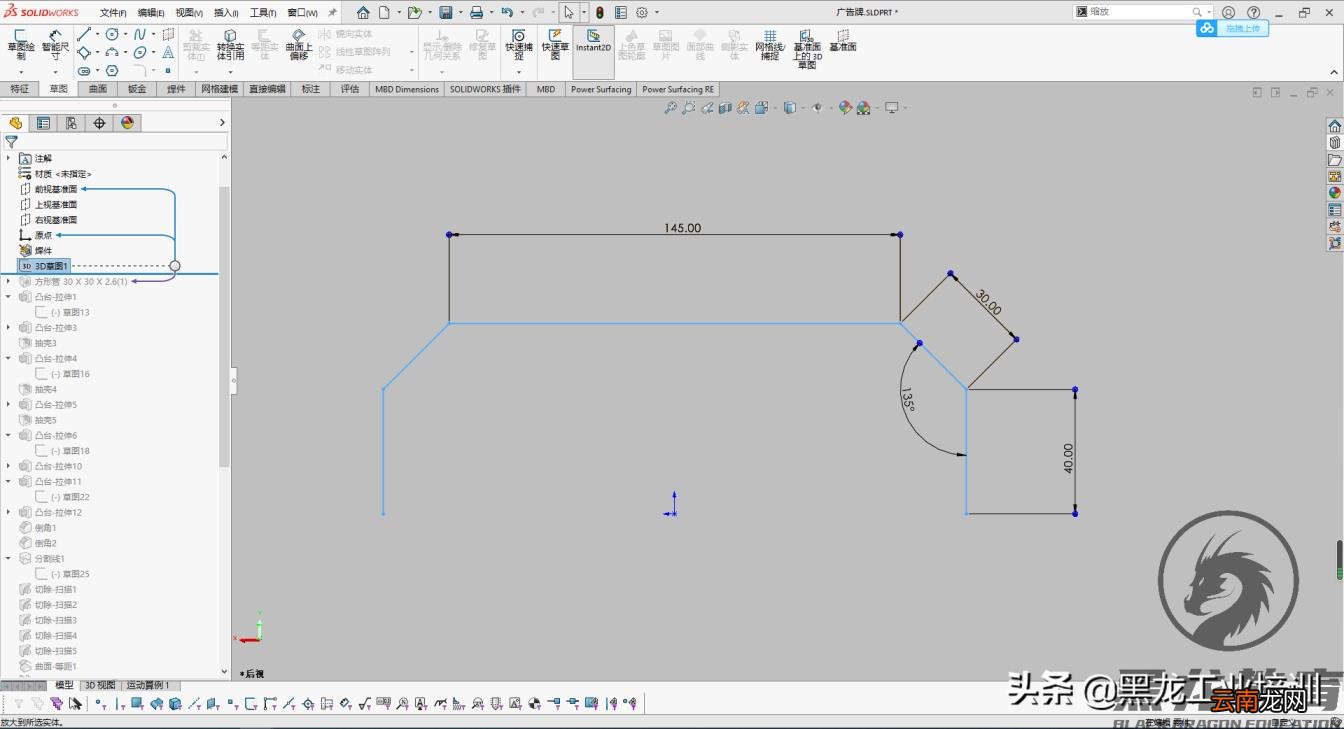

1.在前视基准面上草绘如下图形 ， 作为后面焊件路径

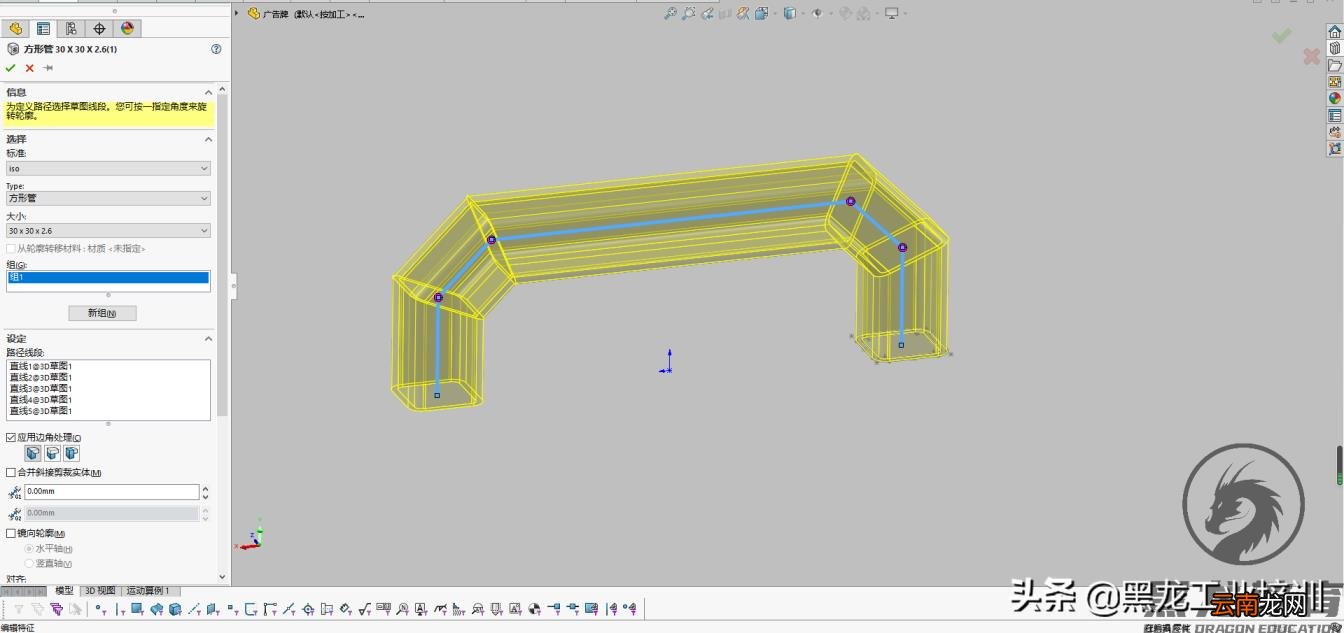

2.找到焊件中的结构构件 ， 选择iso标准方形管 ， 大小30*30

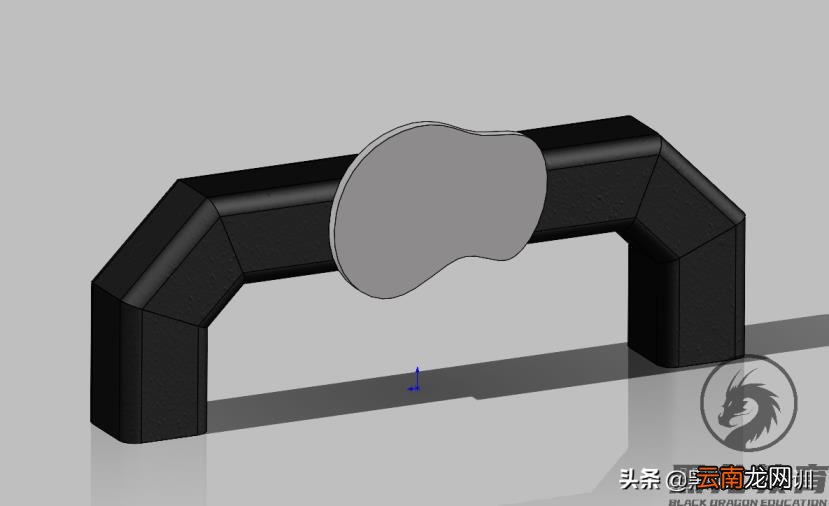

3.拉伸一个凸台 ， 大小如图所示 ， 这里我使用了b样条曲线度数为3°

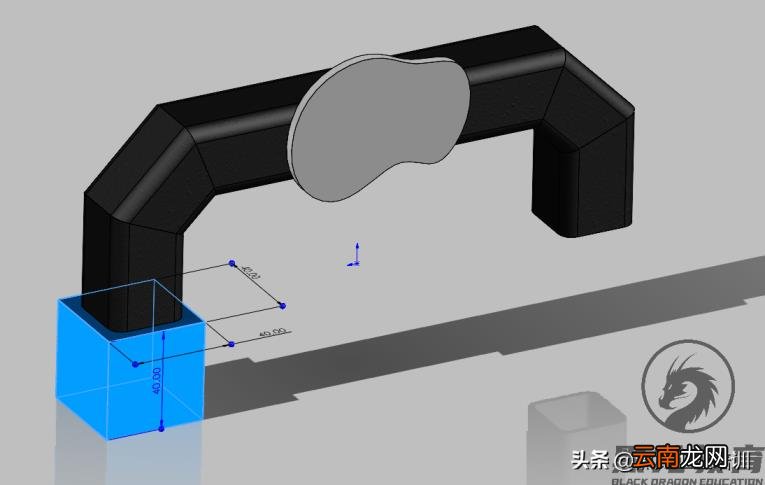

4.拉伸凸台 ， 大小如下

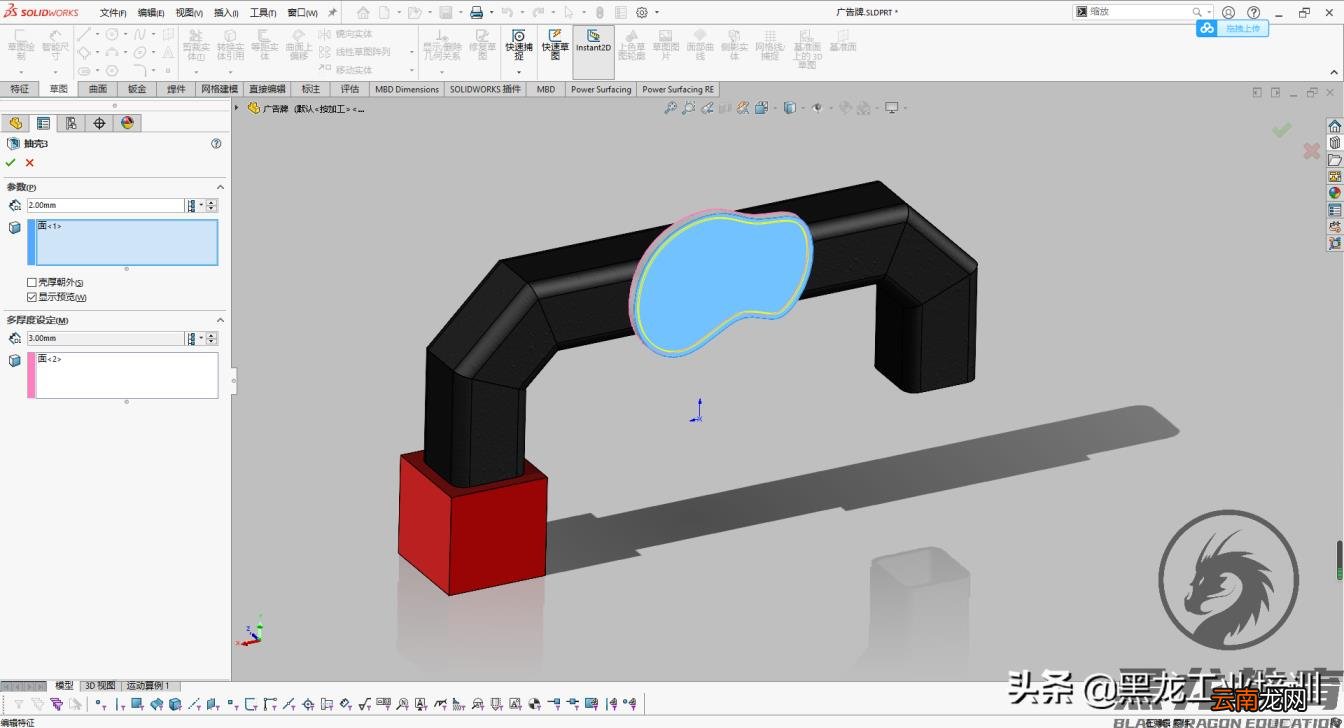

5.抽壳命令 ， 使用多厚度设定 ， 背面厚度为3其他面为2

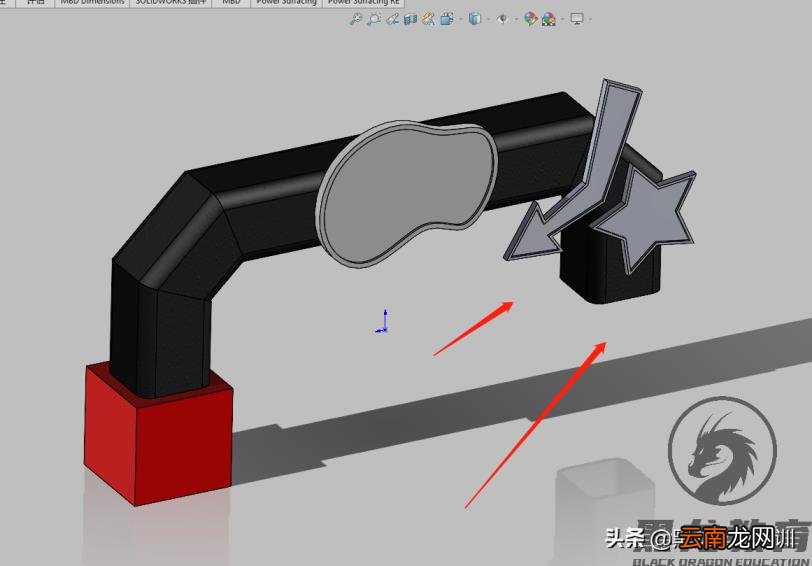

6.相似的操作 ， 作出其他相同的图形

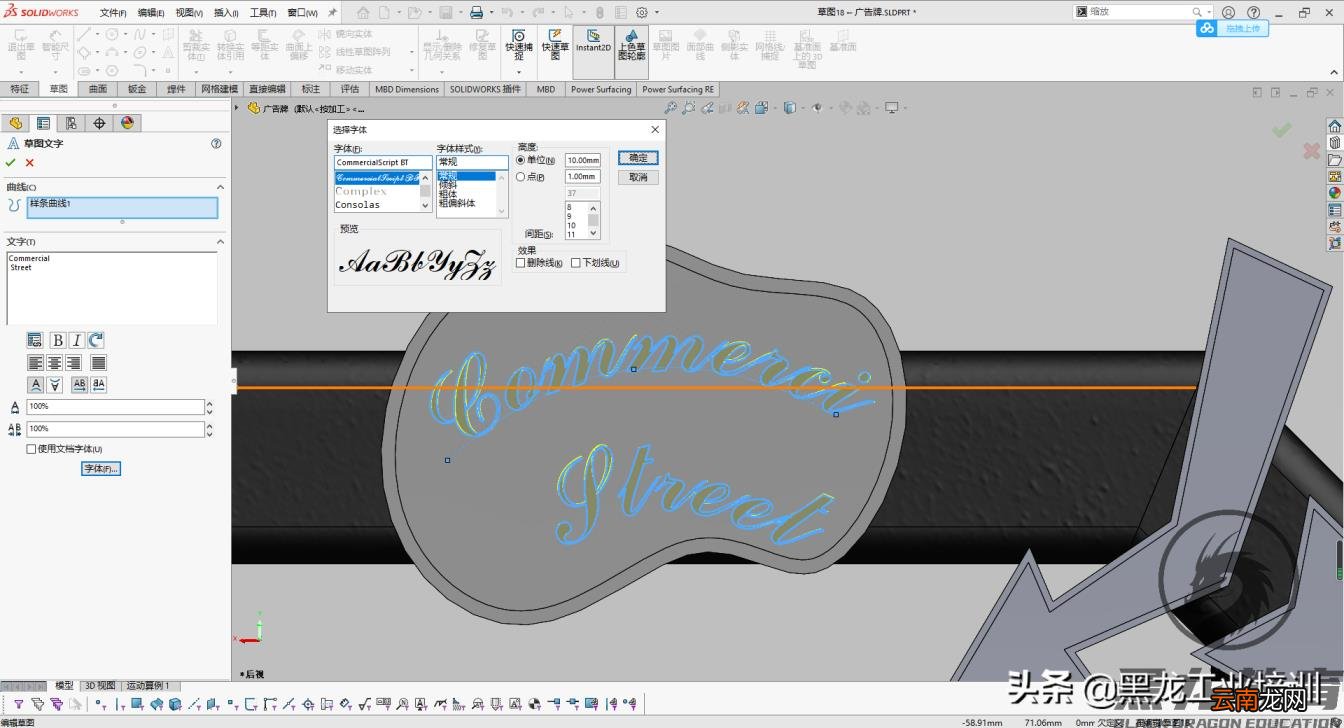

7.艺术文字效果 ， 首先绘制一条样条曲线 ， 在曲线上创建文字 ， 设定文字的大小和字体 ， 这里要注意 ， 有些字体会因为曲线形变发生交错 ， 要在交错的地方打空格或者调整曲线曲率保证字体不相交 。

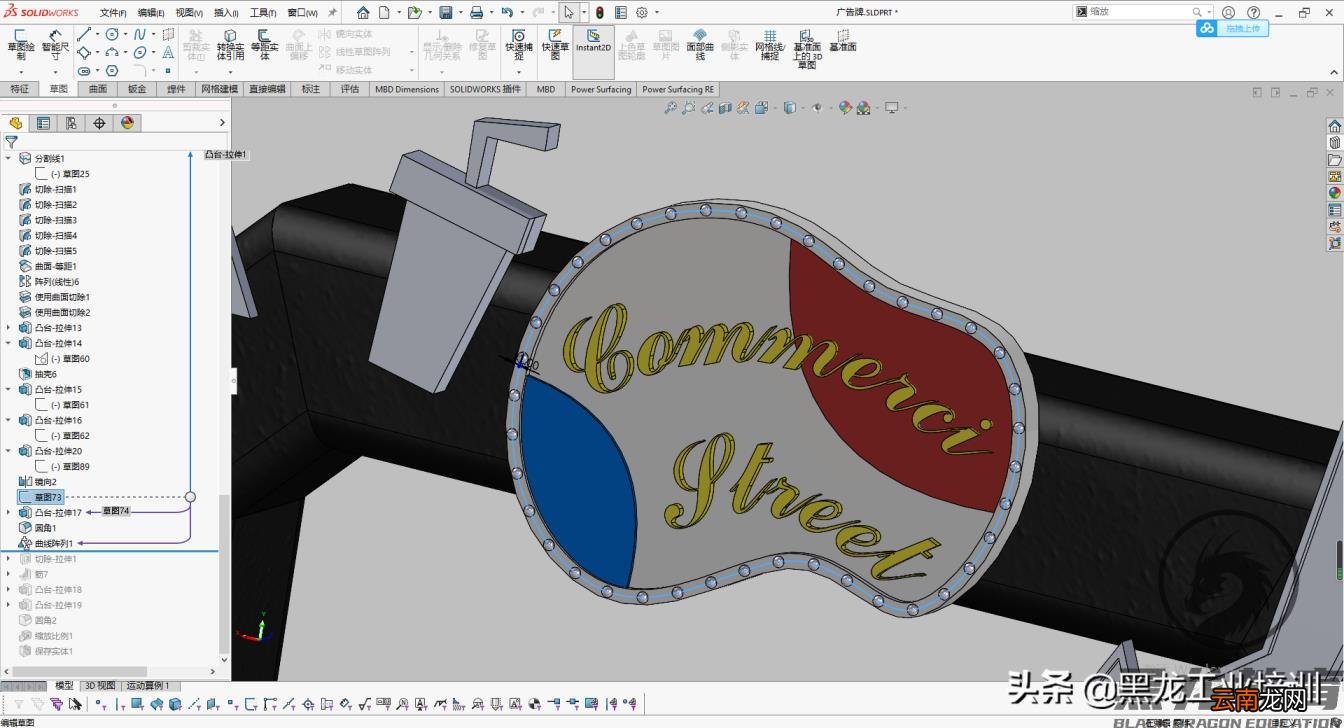

8.在平面上划出2块区域作为修饰

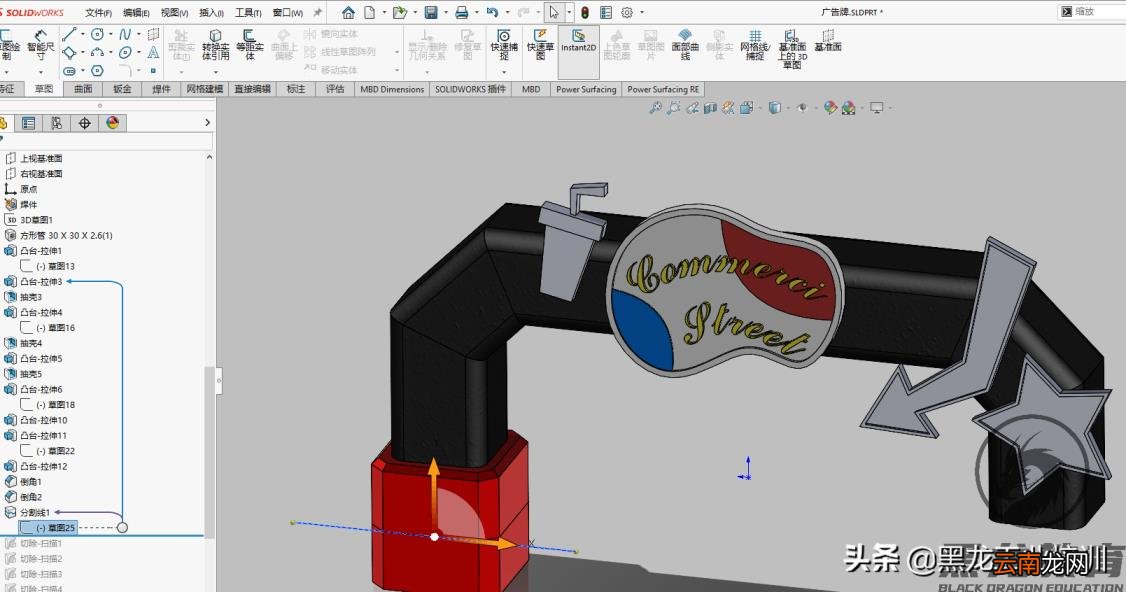

9.再补充一些图形元素 ， 然后用分割线命令分割红色方块



10.这里提供两种做方块上条纹的方法：1、扫描实体 ， 整列3个 ， 然后与方块做差集；2、扫描切除实体 ， 提取切除后的曲面 ， 阵列曲面 ， 用曲面切除 。两种方法都可以 ， 我这里使用了第二种

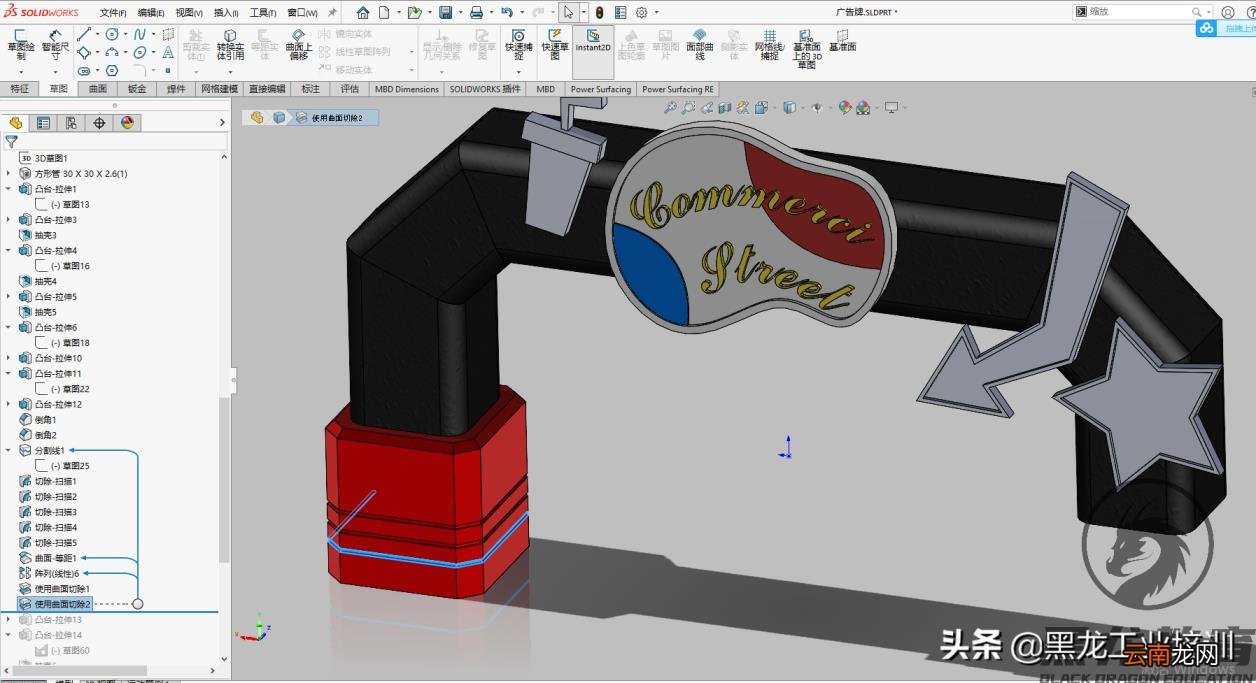

11.曲面偏移0mm

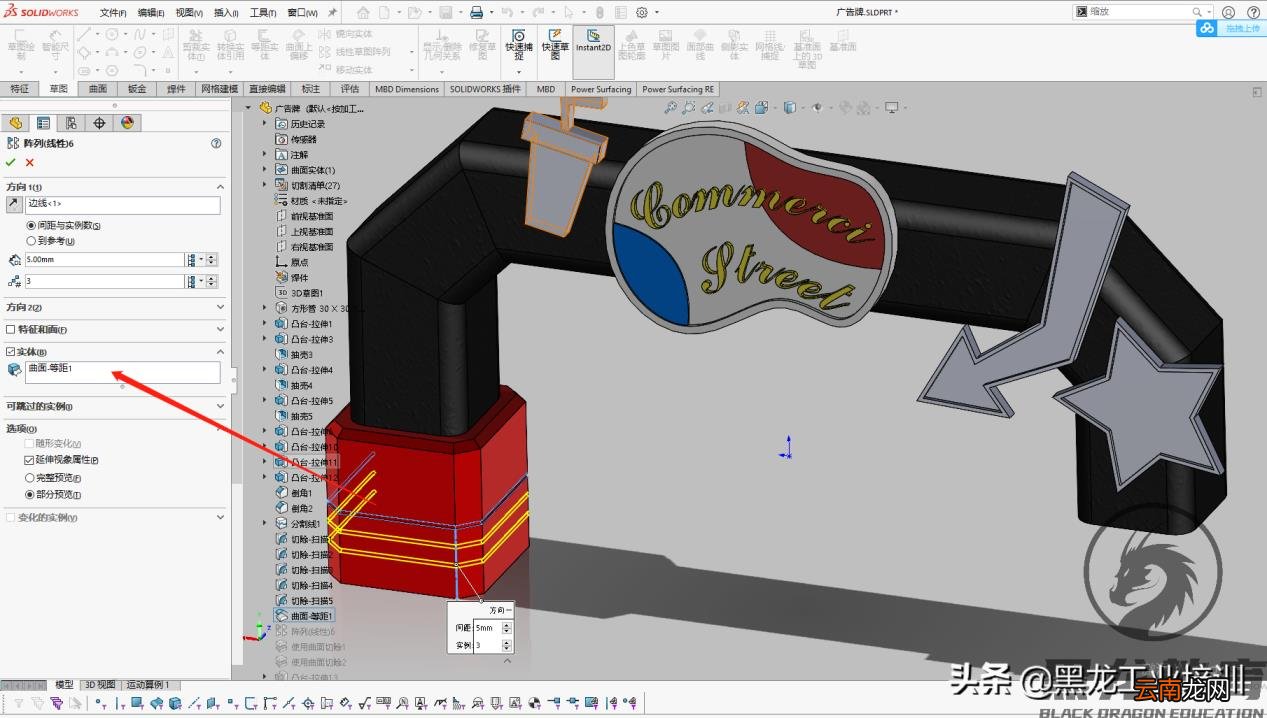

12.整列偏移后的曲面



【广告牌制作软件哪个好 制作广告牌的工具推荐】13.然后用曲面除料

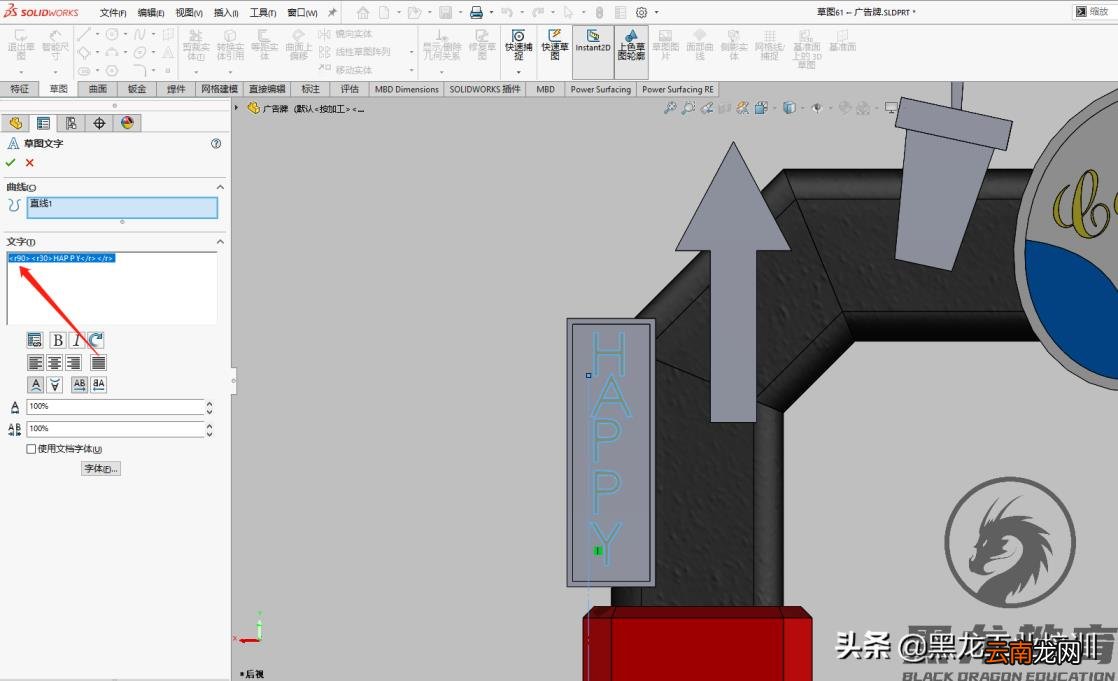

14.竖版文字制作：选中字体后点击旋转按钮 ， 在文字前面会有一个r30出现 ， 把r30改为90即可

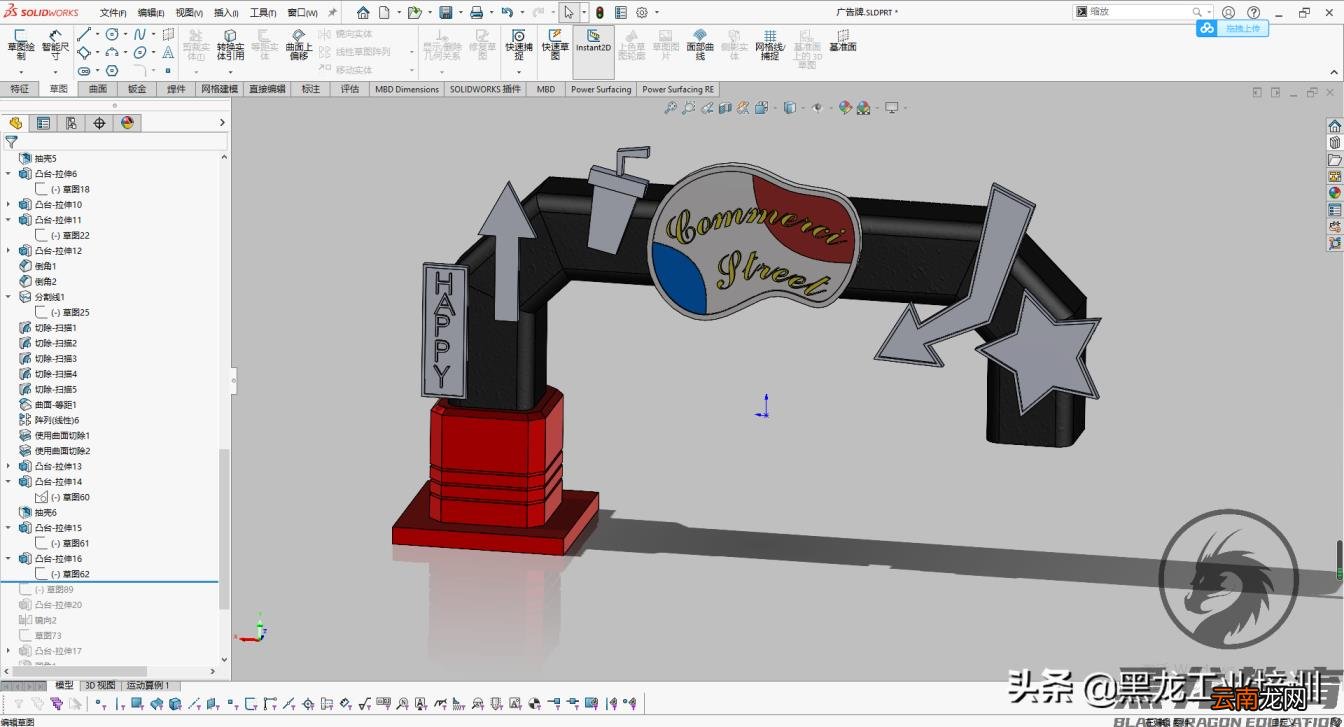

15.再丰富一些元素



16.镜像实体



17.先偏移外轮廓制作曲线 ， 然后用曲线来阵列球体（曲线驱动的阵列）

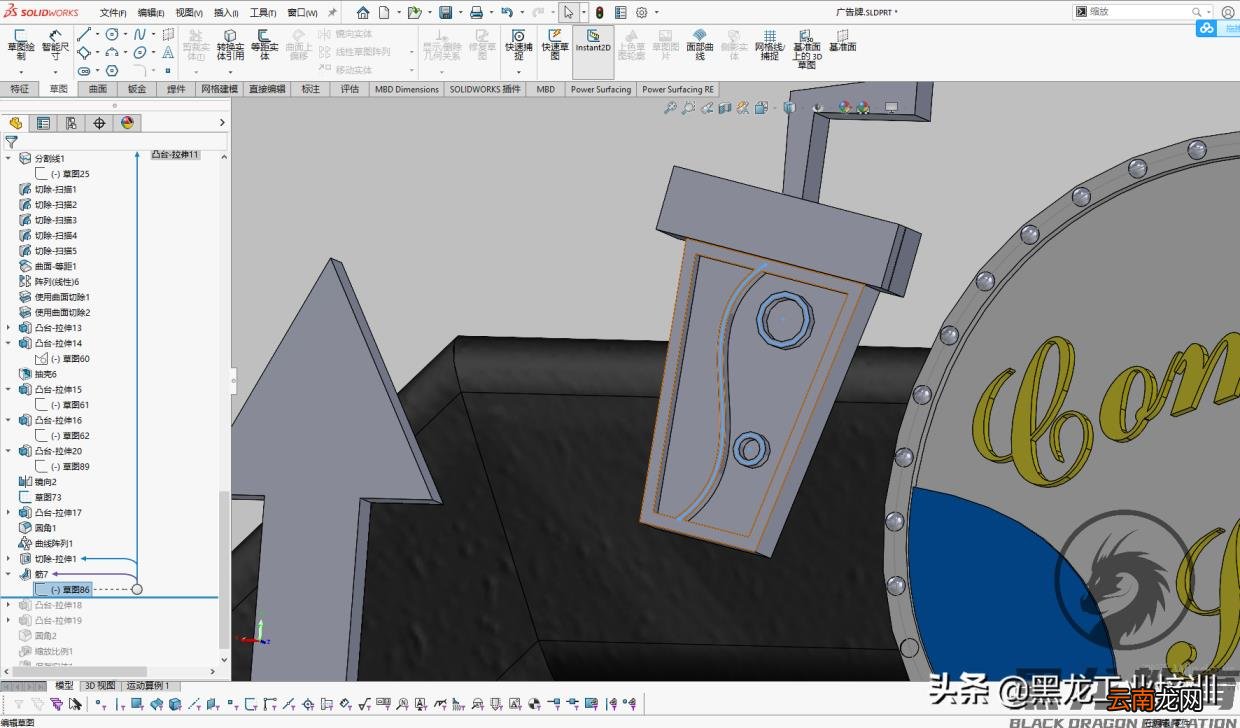

18.用筋特征丰富奶茶的细节

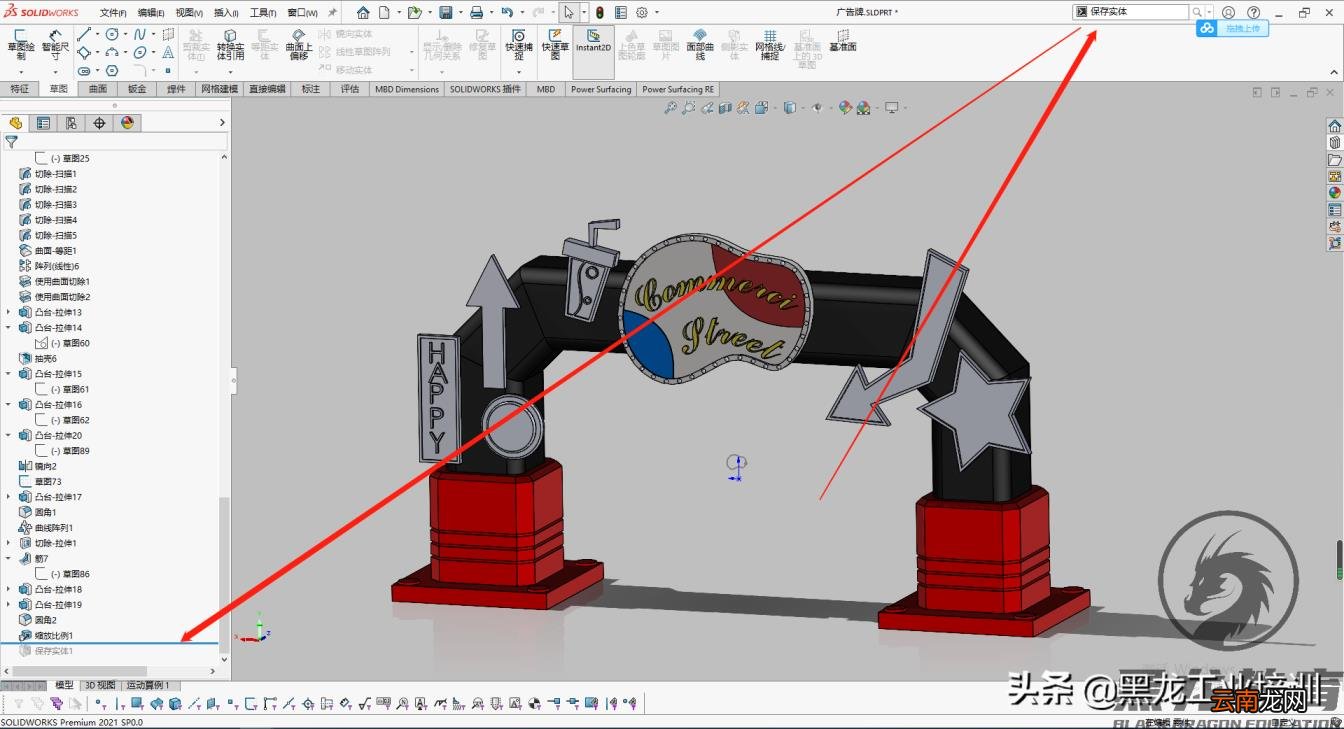

19.搜索命令保存实体 ， 此命令的作用是将一个多实体零件保存为装配体 ， 这就是自上而下的设计

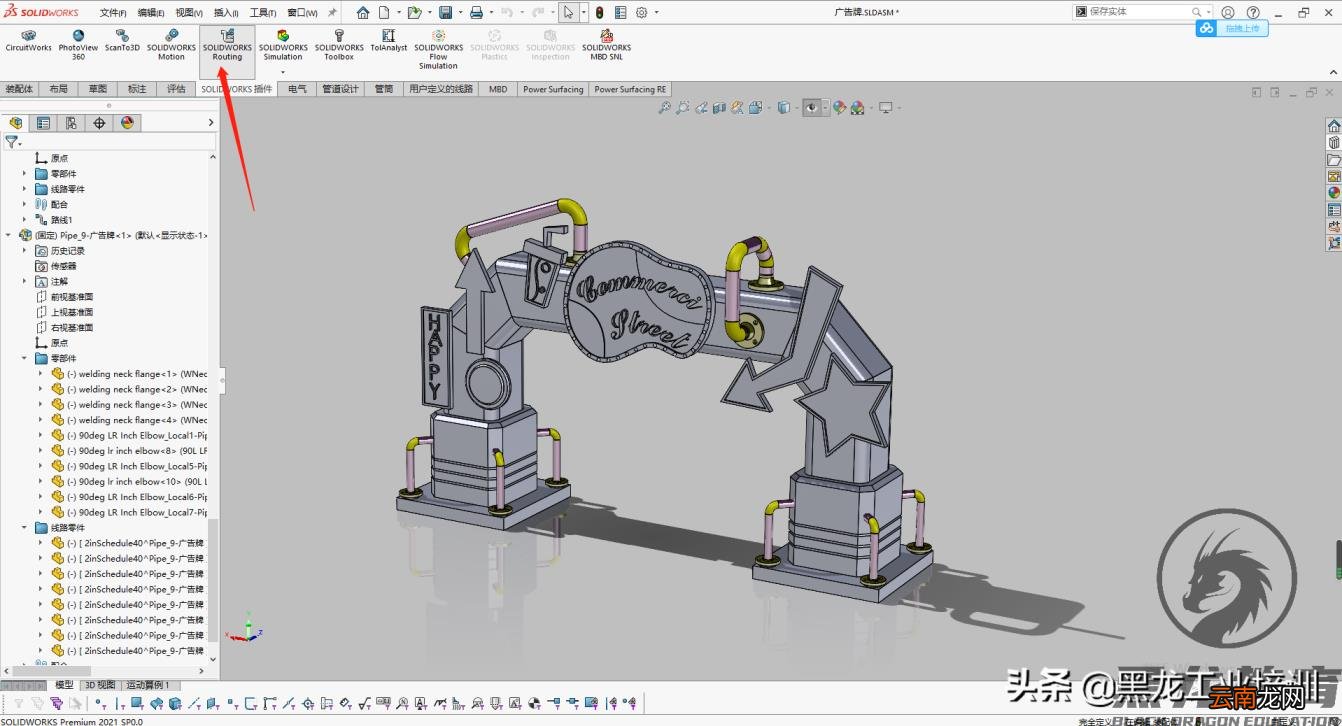

20.此零件已存为装配体 ， 此时我们仍然可以直接编辑零件的方式来修改这个装配体（带父子关系）开启routing插件

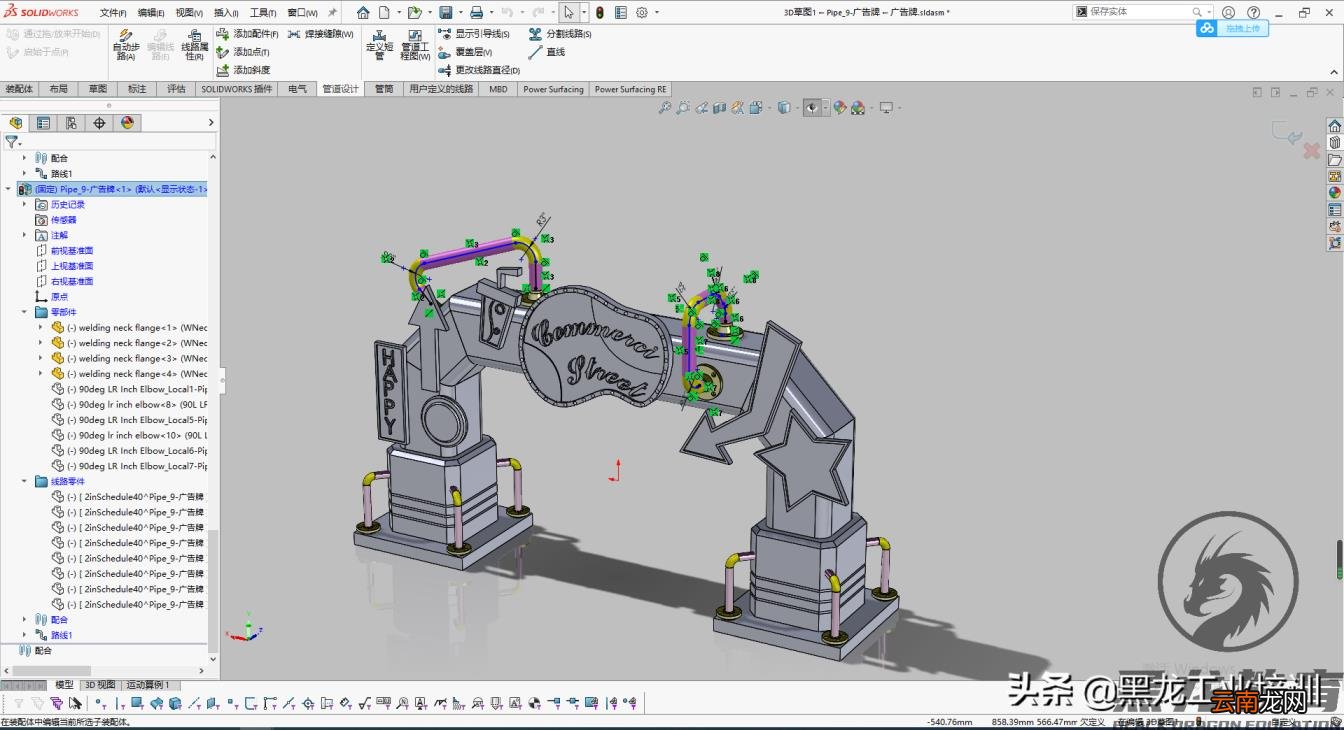

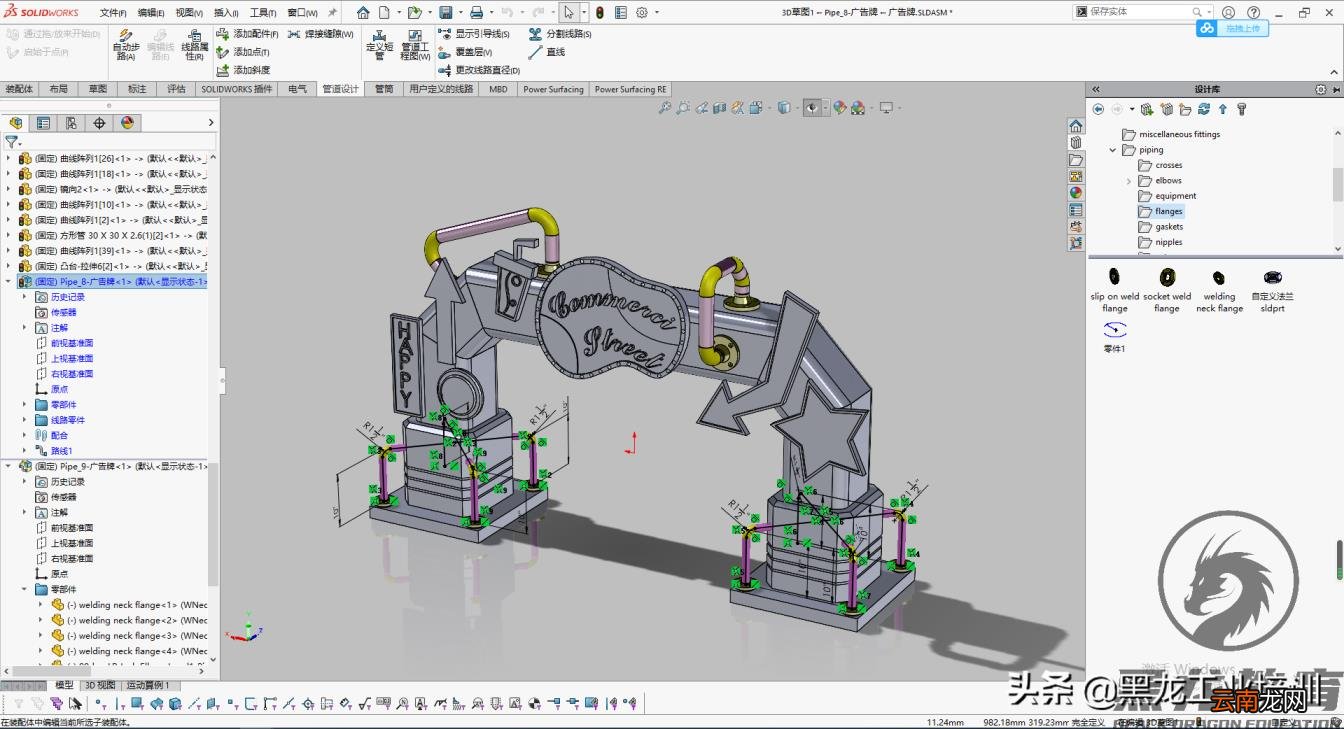

21.直接从库文件中拖拽几个法兰进入装配体开始管道设计（我这里随便连接了几个管道仅做展示）



22.以此类推完成最后的管道设计（这样做的好处是每个管道的弯管都是单独的零件 ， 如果用扫描去做管道 ， 后面还要多段切除会更麻烦）

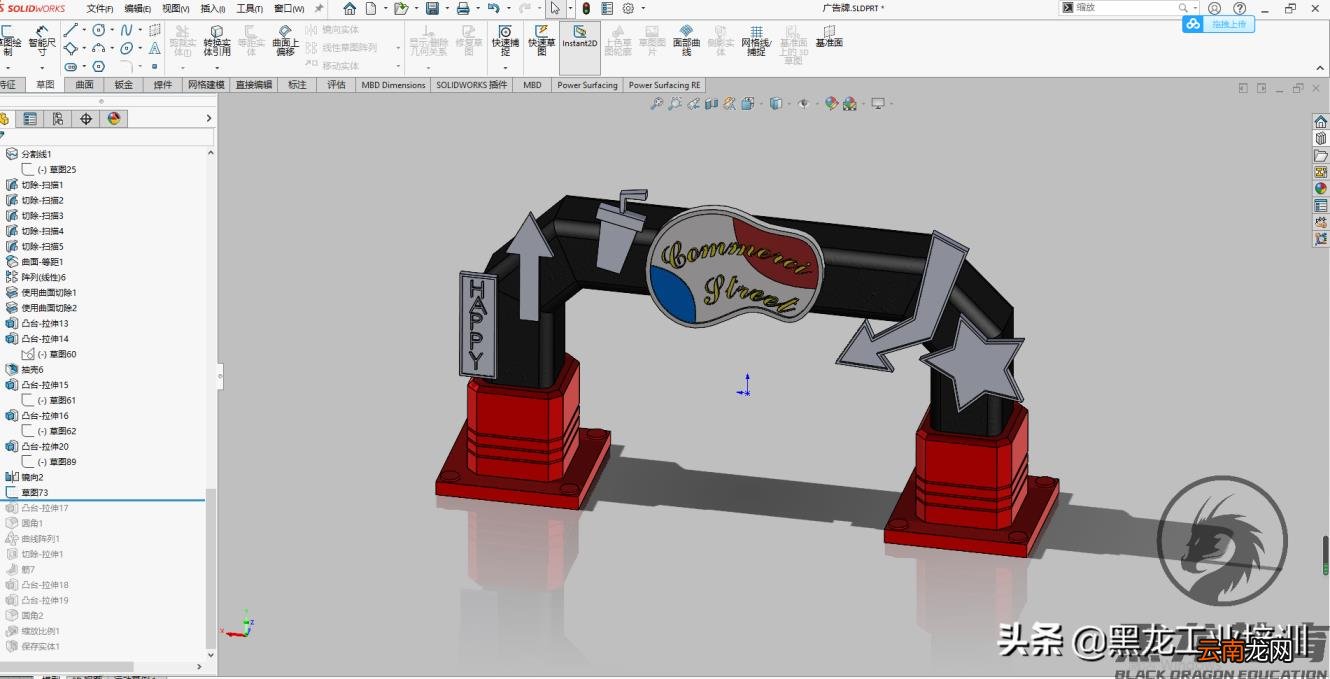

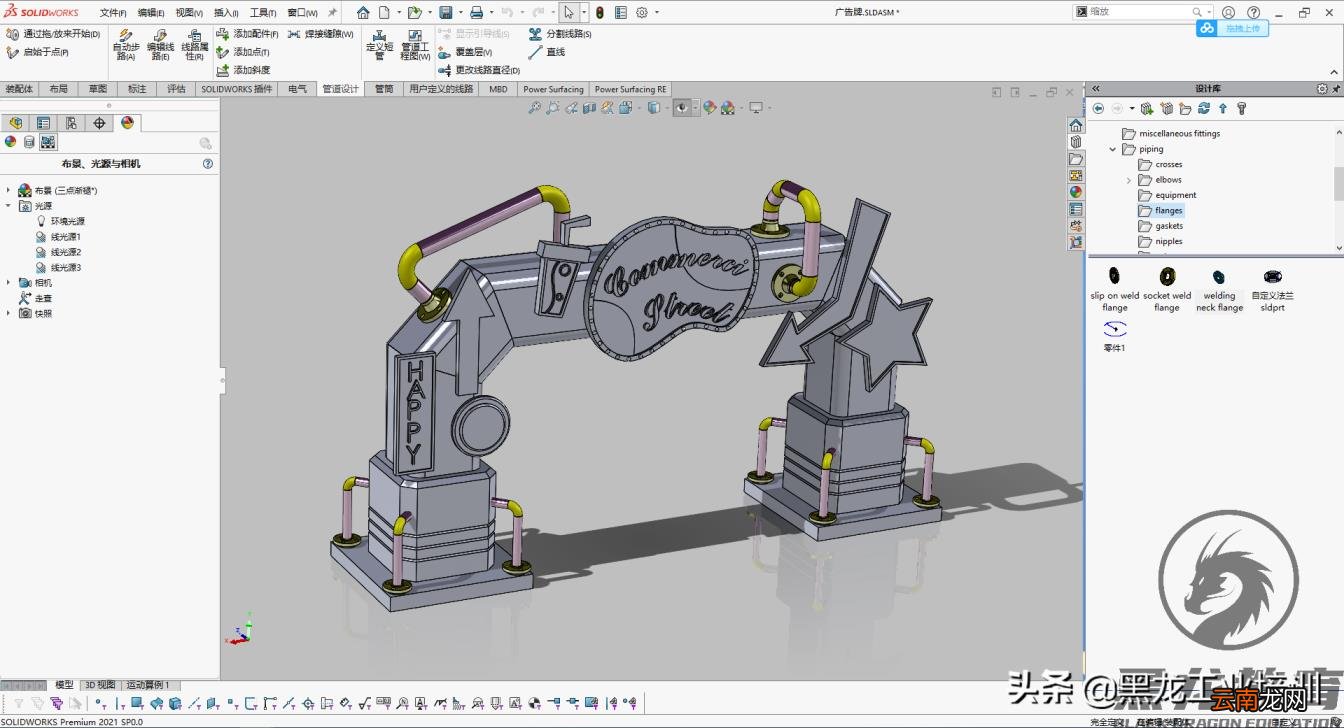

23.最后完成效果如下（觉得小编做的好的可以帮忙点个赞哦！大家的支持是我创作的动力！）
