【制图规范】机械制图尺寸标注规范是：机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
图样中（包括技术要求和其它说明）的尺寸，以mm为单位时，不需标注计量单位的代号或名称，如采用其它单位，则必须注明相应的计量单位的代号或名称。
图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明，机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
线型：一些轮廓线或者可以看见的过渡线，用的都是粗实线，尺寸线分界线还有抛面线都用的是细实线，这个在应用的时候一定要加以区分。
一些特殊的标注，一定要记得加上前缀，如果没有这些前缀所表示的意义就不一样，比如螺纹前面加m，圆前面要加Φ 。
使用视图的布局要合理，不能太紧凑或者太宽松，这里是一般三个视图来表示一个连接。
1、主立面轮廓线∶0.7·0.8b 。
2、突出主立面的局部大的立面的轮廓线∶0.7-0.8b 。
3、突出墙面的雨棚、阳台、檐口、门窗洞口、窗台、窗楣、台阶、柱、装饰线条、花池等的轮廓线∶0.45b 。
4、门窗、墙面分格线、落水管、材料引出线、说明引出线等0.25-0.3b 。
5、地平线∶1.0b 。
6、主立面后面的看线∶0.25-0.3b 。
7、立面图画图原则∶层次感强，有前后关系、远近感觉。
一座建筑物是否美观，很大程度上决定于它在主要立面上的艺术处理，包括造型与装修是否优美。在设计阶段中，立面图主要是用来研究这种艺术处理的。在施工图中，它主要反映房屋的外貌和立面装修的做法。
在与房屋立面平行的投影面上所作房屋的正投影图，称为建筑立面图，简称立面图。
1.幅面
图纸的幅面是指图纸本身的大小规格。图框是图纸上所供绘图的范围的边线。图纸的幅面和图框尺寸应符合表3.1.1的规定和图3.1.19a、b的格式。从表中可以看出，A1幅面是A0幅面的对裁，A2幅面是A1幅面的对裁，其余类推。表中代号的意义见图3.1.19所示。同一项工程的图纸，不宜多于两种幅面。以短边作垂直边的图纸称为横式幅面(图3.1.19a)，以短边作为水平边的称为立式幅面(图3.1.19b) 。一般A0～A3图纸宜用横式。图纸短边不得加长，长边可以加长，但加长的尺寸必须按照国标GBJl--86的规定。
图纸的标题栏(简称图标)和会签栏的位置、尺寸和内容如图3.1.19、图3.1.20和图3.1.21所示。涉外工程的图标应在内容下方附加译文，设计单位名称应加“中华人民共和国”字样。
2.图线
画在图纸上的线条统称图线。图线有粗、中、细之分。各类线型、宽度、用途如表3.1.2所示。
每个图样应先根据形体的复杂程度和比例的大小，确定基本线宽b 。 b值可从以下的线宽系列中选取，即0.35、0.5、0.7、1.0、1.4、2.0mm，常用的b值为0.35～1mm 。决定b值之后，例如1.4mm，则粗线的宽度按表3.1.2的规定应为b，即1.4mm；中线的宽度为0.5b，即0.7mm；细线的宽度为0.25b，即0.35mm 。每一组粗、中、细线的宽度，如1.4、0.7、0.35，称为线宽组。
图纸的图框线、标题栏线和会签栏线可采用表3.1.3所示的线宽。

文章插图
机械制图规范
一、制图一般规范
1、图纸幅面和格式
图纸幅面和格式由国家标准 GB／T 14689—1993《技术制图图纸幅面和格式》规定。
1）图纸幅面
图纸幅面指的是图纸宽度与长度组成的图面。绘制技术图样时应优先采用表1所规定的基本幅面。必要时，也允许加长幅面
表1图纸幅面及图框格式尺寸
幅面代号 A0 A1 A2 A3 A4
B×L 841×1189 594×841 420×594 297×420 210×297
a 25
c 10 5
e 20 10
2）标题栏和明细表（GB/T 10609.1 – 1989）

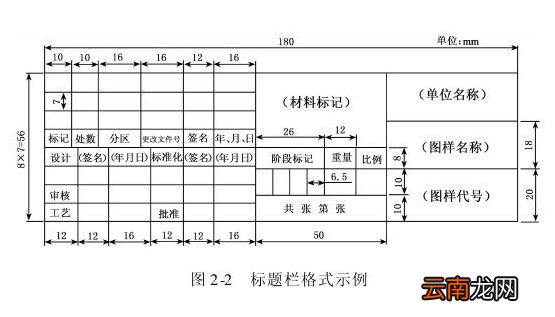

每张图纸上都必须画出标题栏，装配图有明细表。标题栏按图1所示绘制和填写，明细表按图2所示绘制和填写。
图1 标题栏
图2 明细表
2、字体（GB／T 14691—1993）
（1）书写字体必须做到：字体工整、笔画清楚、间隔均匀，排列整齐。
（2）字体的号数，即字体高度h，其公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm 。
（3）汉字应写成长仿宋体字，并采用国家正式公布推行的简化字。汉字的高度h不应小于3.5mm，其字宽一般为 h／（约0.7h）。
（4）汉字书写的要点在于横平竖直，注意起落，结构均匀，填满方格。
（5）字母和数字分为A型和B型。 A型字体的笔画宽度d为字高（h）的1/14，B型字体笔画宽度为字高的1/10 。在同一图样上只允许选用一种型式的字体。字母和数字可写成斜体或直体，但全图要统一。斜体字字头向右倾斜，与水平基准线成75° 。
3、图线
1）基本线型
根据国标GB/T 17450－1998《技术制图图线》，在机械制图中常用的线型有实线、虚线、点画线、双点画线、波浪线、双折线等（见表2）。
表2基本线型及应用
2）图线的宽度
图线的宽度d应根据图形的大小和复杂程度，在下列数系中选择：0.18，0.25，0.35，0.5，0.7，1，1.4，2mm 。
在机械图样上，图线一般只有两种宽度，分别称为粗线和细线，其宽度之比为2：1 。在通常情况下，粗线的宽度采用0.5或0.7 mm，细线的宽度采用0.25或0.35 mm 。
在同一图样中，同类图线的宽度应一致。
4．比例
表3 常用比例
原值比例 1:1
缩小比例（1:1.5） 1:2 （1:2.5）（1:3）（1:4） 1:5 1:101:2×10n （1:2.5×10n）（1:3×10n）（1:4×10n） 1:5×10n （1:6×10n）
放大比例 2:1 （2.5:1）（4:1） 5:11×10n:1 2×10n:1 （2.5×10n:1）（4×10n:1） 5×10n:1
注：n为正整数。
二、计算机绘图（AutoCAD）
为了提高绘图效率，可定制用户样板文件，这样在以后开始新文件时，通过使用这个样板就可以省去大量的重复设置和绘图操作。
一般图层、线型和字体可作如下设置：
1．图层设置
用LAYER命令按表3设定图层，赋予图层颜色、线型、线宽和其他需要设定的参数。
表3 图层设置
图层名描述线型颜色线宽
01粗实线粗实线，剖切面的粗剖切线 continuous 绿色 0.5
02细实线细实线，细波浪线，细折断线 continuous 白色 0.25
03粗虚线粗虚线 ACAD_ISO02W100 黄色 0.5
04细虚线细虚线 ACAD_ISO02W100 黄色 0.25
05细点画线细点画线，剖切面的剖切线 ACAD_ISO04W100 红色 0.25
06粗点画线粗点画线 ACAD_ISO04W100 红色 0.5
07细双点画线细双点画线 ACAD_ISO05W100 粉色 0.25
08尺寸标注尺寸标注，投影连线，尺寸终端与符号细实线 continuous 白色 0.25
09辅助参考圆，包括引出线和终端（如箭头） continuous 白色 0.25
10剖面符号剖面符号 continuous 白色 0.25
11细文本文本（细实线） continuous 白色 0.25
2．字体样式设置
用STYLE命令设置常用的字体样式，一般可将“STANDARD”样式中的英文字体用“gbenor.shx”或“gbeitc.shx”，中文大字体用“gbcbig.shx” 。另外根据需要可新建“仿宋体”样式，采用WINDOWS的字体“仿宋_GB2312”并将字体宽度比例设为0.7 。
3．请不要在定义点（DEFPOINTS）层上画图，因为打印不出来。
4．有关样板图和图框标题栏可到 FTP://202.120.165.151/PUB/毕业设计中下载。
三、图纸的折叠装订
图纸应按国家标准（GB10609.3－89）折叠成297mm×210mm(A4图纸的大小)后装订。国家标准（GB10609.3－89）见表4 。
