【栏杆规范】住宅楼梯栏杆扶手
本标准规定了住宅楼梯金属栏杆、金属、塑料或木制扶手的技术要求和检验规则等。
本标准适用于住宅楼梯金属栏杆、金属、塑料或木制扶手。
2引用标准
GBJ96住宅建筑设计规范JGJ37建筑设计通则（试行）
GB19建筑结构荷载规范 JGJ18钢筋焊接及验收规程
GBJ301建筑安装工程质量检验评定标准BGJ10钢筋混凝土结构设计规范。
3术语
3.1楼梯由一个或若干连续的梯段和平台的组合,用以连接不同标高的建筑平面。
3.2踏步(Step)踏步面和踏步踢板(或不带踢板)组成的梯级.
3.3扶手(Handrail)附在墙上或栏杆上的长条配件.
3.4栏杆(Balustrade)布置在楼梯和平台边缘有一定刚度和安全度的栏隔设施.
3.5楼梯井(Stair Well)四周为梯段和平台内侧面围绕的空间。
4产品分类
4.1按材料分金属、硬质木材和组合材料的栏杆、扶手。
5技术要求
5.1.1室内共用楼梯扶手高度,自踏步中心线量起至扶手上皮不宜低于900㎜.水平扶手超过500㎜长时,其高度不宜低于1000㎜.
5.1.2室外共用楼梯栏杆高度不宜低于1050㎜,中高层住宅不应低于1100㎜.
5.1.3楼梯井宽度大于200㎜时,不宜选用儿童易于攀登的花格.栏杆垂直杆件之间净空不应大于110㎜.
5.1.4栏杆、扶手上下或平面转接时，宜保持衔接。 5.3.17.5
1、人行道或安全带外侧的栏杆高度不应小于1.10m 。栏杆构件间的最大净间距不得大于140mm,切不宜采用横线条栏杆。栏杆结构设计必须安全可靠，栏杆底座应设置锚筋，其强度应满足国家规范要求。
2、栏杆强度应满足：车辆以80KM/H的速度，与栏杆成15°角发生碰撞，不落河。
3、栏杆造型、色调与周围环境协调，对重要桥梁宜作景观设计。
4、当桥梁跨越快速路、城市轨道交通、高速公路、铁路干线等重要交通通道时，桥面人行道栏杆上应加设护网，护网高度不应小于2m ，护网长度宜为下穿道路的宽度并各向路外延长10m 。
5、作用在桥上人行道栏杆扶手上竖向荷载应为1.2KM/m;水平向外荷载应为2.5KM/m 。两者应分别计算。
扶手高度不应小于0.90m 。楼梯水平段栏杆长度大于0.50m时，【其扶手高度不应小于1.05m（六层及六层以下）七层及七层以上不应低于1.10m 。公建不低于1.10m 。】楼梯栏杆垂直杆件间净距不应大于0.11m 。楼梯井净宽大于O.11m时，必须采取防止儿童攀滑的措施。
楼梯扶手是楼梯护栏的支撑杆。楼梯扶手按材料来分类为：楼梯高分子扶手、楼梯铁艺扶手、楼梯不锈钢扶手、楼梯玻璃扶手、楼梯实木扶手、楼梯铜扶手。还有一些特殊楼梯扶手：楼梯发光扶手。
免焊接集成组装工艺，制作简单，安装方便;一通、侧通、横通、底通均为合金铸件，外表采用静电防腐喷涂工艺，多种颜色，经久耐用；管材经过高温热浸锌处理，外表静电防腐喷涂工艺；立柱矩管经过全自动数控设备冲孔，组装速度快，工期时间短，现场组合安装。
高分子楼梯扶手俗称为环保木、优木，是在发达国家广泛应用的新材料，本产品为低碳时代的突破性新素材，比日常塑料和实木更坚韧、更低碳、更给力，可取代木材、铝型材及不锈钢等传统材质扶手。它集木材各种优点于一身，但又摒弃了实木制品的种种不良。
具有加工性能良好，制造成本低，耐腐蚀，绝缘等良好特点。具有高强度、耐温、耐腐蚀、绝热、绝缘等性质。具有优异的难燃性、耐磨性。纹理自然，绿色安全，清新华美，手感柔和。

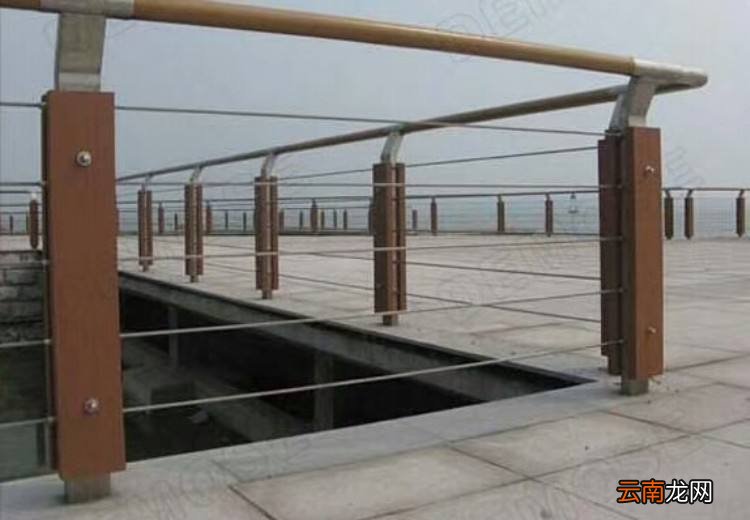

文章插图
9.4.1 设计
1 栏杆抗水平荷载：住宅建筑不应小于500N/m ，人流集中的场所不应小于1000N/m 。
2 栏杆材料应选择具有良好耐候性和耐久性材料，阳台、外走道和屋顶等遭受日晒雨淋的地方，不得选用木材和易老化的复合塑料等。金属型材壁厚应符合以下要求：
1)不锈钢：主要受力杆件壁厚不应小于1.5mm ，一般杆件不宜小于1.2mm 。
2)型钢：主有受力杆件壁厚不应小于3.5mm ，一般杆件不宜小于2.0mm 。
3)铁合金：主要受力杆件壁厚不应小于3.0mm ，一般杆件不宜小于2.0mm 。
3 栏杆高度及立杆间距必须符合《住宅设计规范》GB50096的规定。即多层住宅及以下的临空栏杆高度不低于1.05m ，中高层住宅及以上的临空高度不低于1.1m ，楼梯楼段栏杆和落地窗维护栏杆的高度不低于0.9m ，楼梯水平段栏杆长度大于0.50m时，其高度不低于1.05m 。栏杆垂直杆件的净距不大于0.11m ，采用非垂直杆件时，必须采取防止儿童攀爬的措施。
4 栏杆设计除应明确式样、高宽尺寸、材料品种外，还应有制作连接和安装固定的构造详图以及明确杆件的规格型号及壁厚等。
5 砌体栏杆压顶应设现浇钢筋混凝土压梁，并与主体小立柱可靠连接。压梁高度不应小于120mm ，宽度不宜小于砌体厚度，纵向钢筋不宜小于4φ10 。
9.4.2 施工
1 金属栏杆制作和安装的焊缝，应进行外观质量检验，其焊缝应饱满可靠，不禁点焊。
2 预制埋件或后置埋件的规格型号、制作和安装方式除应符合设计要求外，尚应符合以下要求：
1)主要受力杆件的预埋件钢板厚度不应小于4mm ，宽度不应小于80mm ，锚筋直径不小于6mm ，每块预埋件不宜少于4根钢筋，埋入混凝土的锚筋长度不小于100mm ，锚筋端部为180°弯钩。当预埋件安在砌体上时，应制作成边长不小于100mm的混凝土预制块，混凝土强度等级不小于C20,将埋件浇筑在混凝土预制块上，随墙体砌块一同砌筑，不得留洞后塞。
2)主要受力杆件的后置埋件钢板厚度不小于4mm ，宽度不宜小于60mm；立杆埋件不应小于两颗螺栓，并前后布置，其两颗螺栓的连线应垂直相邻立柱间的连线，膨胀螺栓的直径不宜小于10mm；后置埋件必须直接安装在混凝土结构或构件上，已装饰部位应先清除装饰装修材料(含混凝土和水泥找平层)后才能安装后置埋件。
3 碳素钢和铸铁等栏杆必须进行防腐处理，除锈后应涂刷(喷涂)两度防锈漆和两度及以上的面漆。
