【钢筋搭接规范】需根据钢筋网片的搭接方法来看：要是采用了叠搭法，则搭接长度需大于d ，且要超过0.2m ，而若是采用了平搭法，则搭接长度需大于37d ，且要大于0.3m ，若非受力钢筋，不管是搭接法还是平搭法，搭接长度都要大于20d 。
两片冷拉带肋钢筋焊接网末端钢筋搭接接头的小搭接长度，不应小于小锚固长度La的1.2倍，且不应小于200mm ，在搭接区内每张焊接网片的横向钢筋不得少于一根，两网片外一根横向钢筋之间搭接长度不应小于50mm 。

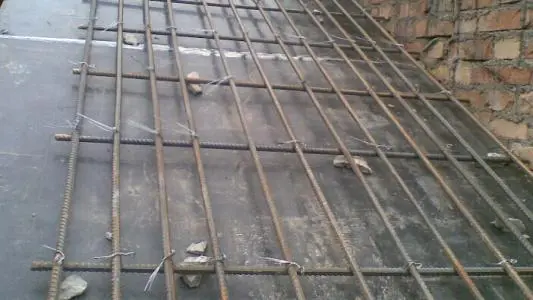

钢筋网片施工注意事项
钢筋网片通常用于建筑。这次在水槽中使用是为了重新考虑钢筋网片的使用。选取钢网格栅护坡工程对原路堤边坡进行整治，然后铺设护坡滤层和活网缓冲结构，以避免水蚀、波浪冲击，水痕的变化和水冲蚀及泉水冲蚀的渗漏，以及足部的维护保养工程，在水下床坡接近足部的邻近地层形成最佳保护层，避免水的清洗，完成时要注意照顾好路基的底部。
网垫是组合格高15cm~50cm ，主要由格距分隔的多格箱组成。钢网由半自动智能生产线组成，严格控制出厂质量，筛孔尺寸、钢材标准、质量严格把关，钢筋网片的纵向加固和横向加固形成了网状结构，由于其突出的与水泥的锚固，荷载的均匀性也得到了扩展，钢筋混凝土结构的抗震性能得到了提高。
绑扎接头规范：
(1)搭接长度的末端与钢筋弯曲处的距离，不得小于钢筋直径的10倍，接头不宜位于构件最大弯矩处；
(2)受拉区域内， I级钢筋绑扎接长的末端应做弯钩， Ⅱ、Ⅲ级钢筋可不做弯钩；
(3)直径等于或小于12mm的受压I级钢筋的末端，以及轴心受压构件中任意直径的受力钢筋的末端，可不做弯钩，但搭接长度不应小于钢筋直径的35倍。
钢筋搭接处，应在中心和两端用铁丝扎牢。受力钢筋的绑扎接头位置应相互错开。从任一绑扎接头中心至搭接长度Z ，的1.3倍区段范围内有绑扎接头的受力钢筋，其截面面积占受力钢筋总截面面积的百分率如下：受拉区不得超过25%；受压区不得超过50% 。
绑扎（Binding）是建筑施工初期对钢筋结构的编扎，便于更好的、安全的施工。
在《混凝土结构设计规范》规定：轴心受拉及小偏心受拉杆件的纵向受力钢筋不得采用绑扎搭接接头。
当受拉钢筋的直径d>25mm及受压钢筋直径d>28mm时候，不宜采用绑扎搭接接头(2010版新《混规》对这两个数据作出了更严格的要求，旧规范定的是：28mm和32mm)
钢筋的搭接长度一般是指钢筋绑扎连接的搭接长度，也有是不严格的指钢筋焊接的焊缝长度。
8. 4.1 钢筋连接可采用绑扎搭接、机械连接或焊接。机械连接接头及焊接接头的类型及质量应符合国家现行有关标准的规定。
混凝土结构中受力钢筋的连接接头宜设置在受力较小处。在同一根受力钢筋上宜少设接头。在结构的重要构件和关键传力部位，纵向受力钢筋不宜设置连接接头。
8.4.2 轴心受拉及小偏心受拉杆件的纵向受力钢筋不得采用绑扎搭接；其他构件中的钢筋采用绑扎搭接时，受拉钢筋直径不宜大于25mm ，受压钢筋直径不宜大于28mm 。
8.4.3 同一构件中相邻纵向受力钢筋的绑扎搭接接头宜互相错开。钢筋绑扎搭接接头连接区段的长度为1. 3 倍搭接长度，凡搭接接头巾点位于该连接区段长度内的搭接接头均属于同一连接区段（图8. 4. 3 ）。同一连接区段内纵向受力钢筋搭接接头面积百
分率为该区段内有搭接接头的纵向受力钢筋与全部纵向受力钢筋截面面积的比值。当直径不同的钢筋搭接时，按直径较小的钢筋计算。
位于同一连接区段内的受拉钢筋搭接接头面积百分率：对梁类、板类及墙类构件，不宜大于25% ；对柱类构件，不宜大于50% 。当工程中确有必要增大受拉钢筋搭接接头面积百分率时，对梁类构件，不宜大于50% ；对板、墙、柱及预制构件的拼接处，可根据实际情况放宽。
并筋采用绑扎搭接连接时，应按每根单筋错开搭接的方式连接。接头面积百分率应按同一连接区段内所有的单根钢筋计算。并筋中钢筋的搭接长度应按单筋分别计算。
8.4.4 纵向受拉钢筋绑扎搭接接头的搭接长度，应根据位于同一连接区段内的钢筋搭接接头面积百分率按下列公式计算，且不应小于300mm 。
8. 4. 5 构件中的纵向受压钢筋当采用搭接连接时，其受压搭接长度不应小于本规范第8.4.4 条纵向受拉钢筋搭接长度的70%,且不应小于200mm 。
8. 4. 6 在梁、柱类构件的纵向受力钢筋搭接长度范围内的横向构造钢筋应符合本规范第8. 3. 1 条的要求；当受压钢筋直径大于25mm 时，尚应在搭接接头两个端面外100mm 的范围内各设置两道箍筋。

文章插图
8. 4. 7 纵向受力钢筋的机械连接接头宜相互错开。钢筋机械连接区段的长度为35d, d 为连接钢筋的较小直径。凡接头中点位于该连接区段长度内的机械连接接头均属于同一连接区段。
位于同一连接区段内的纵向受拉钢筋接头面积百分率不宜大于50% ；但对板、墙、柱及预制构件的拼接处，可根据实际情况放宽。纵向受压钢筋的接头百分率可不受限制。
机械连接套筒的保护层厚度宜满足有关钢筋最小保护层厚度的规定。机械连接套筒的横向净间距不宜小于25mm ；套筒处箍筋的间距仍应满足相应的构造要求。
直接承受动力荷载结构构件中的机械连接接头，除应满足设计要求的抗疲劳性能外，位于同一连接区段内的纵向受力钢筋接头面积百分率不应大于50% 。
8. 4. 8 细晶粒热轧带肋钢筋以及直径大于28mm 的带肋钢筋，其焊接应经试验确定；余热处理钢筋不宜焊接。
纵向受力钢筋的焊接接头应相互错开。钢筋焊接接头连接区段的长度为35d 且不小于500mm, d 为连接钢筋的较小直径，凡接头中点位于该连接区段长度内的焊接接头均属于同一连接区段。
纵向受拉钢筋的接头面积百分率不宜大于50% ，但对预制构件的拼接处，可根据实际情况放宽。纵向受压钢筋的接头百分率可不受限制。
8.4.9 需进行疲劳验算的构件，其纵向受拉钢筋不得采用绑扎搭接接头，也不宜采用焊接接头，除端部锚固外不得在钢筋上焊有附件。
当直接承受吊车荷载的钢筋混凝土吊车梁、屋面梁及屋架下弦的纵向受拉钢筋采用焊接接头时，应符合下列规定：
1 应采用闪光接触对焊，并去掉接头的毛刺及卷边；
2 同一连接区段内纵向受拉钢筋焊接接头面积百分率不应大于25% ，焊接接头连接区段的长度应取为45d, d 为纵向受力钢筋的较大直径；
3 疲劳验算时，焊接接头应符合本规范第4. 2. 6 条疲劳应力幅限值的规定。
