钢筋规范_个人图书馆

【钢筋规范】加工钢筋的基本规范是钢筋加工过程必须遵循的标准，具体规定如下：
1、钢筋加工宜在专业化加工厂进行。
2、钢筋的表面应清洁、无损伤，油渍、漆污和铁锈应在加工前清除干净。带有颗粒状或片状老锈的钢筋不得使用。钢筋除锈后如有严重的表面缺陷，应重新检验该批钢筋的力学性能及其他相关性能指标。
3、钢筋加工宜在常温状态下进行，加工过程中不应加热钢筋。钢筋弯折应一次完成，不得反复弯折。
4、钢筋宜采用无延伸功能的机械设备进行调直，也可采用冷拉方法调直。当采用冷拉方法调直时， HPB235、HPB300 光圆钢筋的冷拉率不宜大于4%；
HRB335、HRB400、HRB500、HRBF335、HRBF400、HRBF500 及RRB400 带肋钢筋的冷拉率不宜大于1% 。钢筋调直过程中不应损伤带肋钢筋的横肋。调直后的钢筋应平直，不应有局部弯折。
5、受力钢筋的弯折应符合下列规定：
（1）光圆钢筋末端应作180°弯钩，弯钩的弯后平直部分长度不应小于钢筋直径的3 倍。作受压钢筋使用时，光圆钢筋末端可不作弯钩；
（2）光圆钢筋的弯弧内直径不应小于钢筋直径的2.5 倍；
（3）335MPa 级、400MPa 级带肋钢筋的弯弧内直径不应小于钢筋直径的5 倍；
（4）直径为28mm 以下的500MPa 级带肋钢筋的弯弧内直径不应小于钢筋直径的6 倍，直径为28mm 及以上的500MPa 级带肋钢筋的弯弧内直径不应小于钢筋直径的7 倍；
（5）框架结构的顶层端节点，对梁上部纵向钢筋、柱外侧纵向钢筋在节点角部弯折处，当钢筋直径为28mm 以下时，弯弧内直径不宜小于钢筋直径的12 倍，钢筋直径为28mm 及以上时，弯弧内直径不宜小于钢筋直径的16 倍；
（6）箍筋弯折处的弯弧内直径尚不应小于纵向受力钢筋直径。
6、除焊接封闭箍筋外，箍筋、拉筋的末端应按设计要求作弯钩。当设计无具体要求时，应符合下列规定：
（1）箍筋、拉筋弯钩的弯弧内直径应符合本规范第5 条的规定；
（2）对一般结构构件，箍筋弯钩的弯折角度不应小于90° ，弯折后平直部分长度不应小于箍筋直径的5 倍；对有抗震设防及设计有专门要求的结构构件，箍筋弯钩的弯折角度不应小于135° ，弯折后平直部分长度不应小于箍筋直径的10 倍和75mm 的较大值；
（3）圆柱箍筋的搭接长度不应小于钢筋的锚固长度，两末端均应作135°弯钩，弯折后平直部分长度对一般结构构件不应小于箍筋直径的5 倍，对有抗震设防要求的结构构件不应小于箍筋直径的10 倍；
（4）拉筋两端弯钩的弯折角度均不应小于135° ，弯折后平直部分长度不应小于拉筋直径的10 倍。
7、焊接封闭箍筋宜采用闪光对焊，也可采用气压焊或单面搭接焊，并宜采用专用设备进行焊接。焊接封闭箍筋下料长度和端头加工应按不同焊接工艺确定。
多边形焊接封闭箍筋的焊点设置应符合下列规定：
（1）每个箍筋的焊点数量应为1 个，焊点宜位于多边形箍筋中的某边中部，且距箍筋弯折处的位置不宜小于100mm；
（2）矩形柱箍筋焊点宜设在柱短边，等边多边形柱箍筋焊点可设在任一边；不等边多边形柱箍筋应加工成焊点位于不同边上的两种类型；
（3）梁箍筋焊点应设置在顶边或底边。

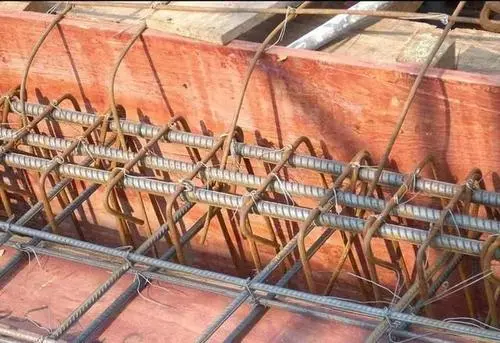

文章插图
钢筋加工的主要工序是非常重要的，工序的制定是为了更好的处理施工细节，才能保障最后的质量。
1、钢筋调直
盘圆钢筋的调直，一般采用卷扬机或绞磨拉直，也可用钢筋调直机调直，调直后的钢筋，按配料单被剪断成需要的长度。对部分20mm粗径钢筋，多在工作台上用人工扳正，矫直。其余均用钢筋调直机调直。
采用卷扬机拉直钢筋时，其调直冷拉率：I级钢筋为4～6％， Ⅱ级钢筋为l.3％，一般至少要拉到钢筋表面浮皮脱落为止。在不得采用冷拉钢筋的结构中，钢筋调直冷拉率不得大干l％。调直后的钢筋应平直，无局部弯曲。
2、钢筋切断
钢筋切断采用钢筋切断机作业。断料时应避免用短尺量长料，防止在量料中产生累计误差。防止在量料中产生累积误差。为此，在工作台上标出尺寸刻度线并设置控制断料尺寸用的挡板。将同规格钢筋根据不同长度长短搭配，统筹排料，一般应先断长料，后断短料，减少短头，减少损耗。
在切断过程中，如发现钢筋有劈裂、缩头或严重的弯头等必须切除；如发现钢筋的硬度与该钢种有较大的出入，应及时向有关人员反映，查明情况。
热处理钢筋，可用机械剪断，不得用电弧切割（放张剪断除外），以免因打火烧伤钢筋导致低应力脆断。钢筋的断口不得有马蹄形或起弯等现象。钢筋的长度应力求准确，其允许偏差应根据钢筋用途不同，分别符合有关规定。
钢筋焊接的规范：
1、接头应尽量设置在受力较小处，应避开结构受力较大的关键部位。抗震设计时避开梁端、柱端箍筋加密范围，如必须在该区域连接，则应采用机械连接或焊接。
2、在同一跨度或同一层高内的同一受力钢筋上宜少设连接接头，不宜设置2个或2个以上接头。
3、接头位置宜互相错开，在连接范围内，接头钢筋面积百分率应限制在一定范围内。
4、在钢筋连接区域应采取必要的构造措施，在纵向受力钢筋搭接长度范围内应配置横向构造钢筋或箍筋。
5、轴心受拉及小偏心受拉杆件（如桁架和拱的拉杆）的纵向受力钢筋不得采用绑扎搭接接头。
6、当受拉钢筋的直径d>25mm及受压钢筋的直径d>28mm时，不宜采用绑扎搭接接头。
常用的钢筋焊接方法有：
一、闪光对焊：用对焊机使两段被焊钢筋接触，通过低电压的强电流，钢筋被加热到一定温度变软后，轴向加压顶锻，形成对焊接头，将钢筋沿轴向接长。根据对焊工艺闪光对焊分为连续闪光焊和闪光一预热一闪光焊，后者用于焊接大直径钢筋。
二、电弧焊：用弧焊机使焊条与焊件间产生高温电弧，使焊条和电弧燃烧范围内的焊件熔化，凝固后便形成接头或焊缝。
三、电渣压力焊：在上、下被焊钢筋间放一小块导电剂(钢丝小球、电焊条等) ，装上药盒和填满焊药，用交流电焊机接通电路引弧燃烧，在断电同时，用手动加压机构进行加压顶锻，排除夹渣、气泡，形成接头。这种焊接多用于现浇钢筋混凝土结构构件内竖向钢筋的接长。
